Cách đọc bản vẽ thiết kế nhà Hà Nội: Tấm khiên bảo vệ bạn khỏi “bão” phát sinh chi phí

Một bộ hồ sơ thiết kế dày cộp, đầy những ký hiệu và con số, thường khiến các chủ nhà không chuyên cảm thấy “ngợp” và có tâm lý phó mặc hoàn toàn cho đơn vị thi công. Đây chính là “lỗ hổng” chết người, là mảnh đất màu mỡ cho những chi phí phát sinh vô lý nảy mầm. Việc không hiểu và không kiểm soát được bản vẽ đồng nghĩa với việc bạn đang giao cho người khác một tấm séc khống để tự điền số. Nắm được cách đọc bản vẽ thiết kế nhà Hà Nội ở mức độ cơ bản không phải là để trở thành một kỹ sư, mà là để trở thành một chủ đầu tư thông thái.

Một bản vẽ chi tiết, rõ ràng là cam kết của một đơn vị thiết kế chuyên nghiệp. Nhưng biết cách đọc nó mới là quyền lực thực sự của chủ nhà.

Với trách nhiệm của một đơn vị làm nghề bằng “lương tri và sự tử tế”, Thế Kỷ Mới sẽ không giữ kiến thức này cho riêng mình. Chúng tôi sẽ hướng dẫn bạn một cách thực tế và dễ hiểu nhất, chỉ ra 4 hạng mục cốt lõi bạn cần “soi chiếu” trên bản vẽ để tự mình khóa chặt các nguy cơ phát sinh chi phí, biến bộ hồ sơ thành tấm khiên vững chắc bảo vệ tài sản của bạn.

Nền tảng của cách đọc bản vẽ thiết kế nhà Hà Nội: Hiểu rõ các thành phần hồ sơ

Trước khi đọc, bạn cần biết mình đang có những gì. Một bộ hồ sơ kỹ thuật thi công đầy đủ phải bao gồm ít nhất 3 bộ môn chính:

• Hồ sơ Kiến trúc (ký hiệu KT): Quyết định hình hài, công năng, thẩm mỹ của ngôi nhà.
• Hồ sơ Kết cấu (ký hiệu KC): Quyết định sự an toàn, bền vững của “bộ xương” ngôi nhà.
• Hồ sơ Cơ điện – M&E (ký hiệu ĐN): Quyết định sự vận hành của các hệ thống “mạch máu” trong nhà.

Sự thiếu sót hoặc sơ sài ở bất kỳ hạng mục nào cũng là một báo động đỏ.

Cách đọc bản vẽ thiết kế nhà Hà Nội: Kích thước và công năng

Đây là phần dễ hiểu nhất và cũng là nơi bạn cần kiểm tra đầu tiên để đảm bảo ngôi nhà đúng với mong muốn sử dụng của mình.

Cần xem bản vẽ nào? Các bản vẽ mặt bằng các tầng (KT-01, KT-02…).

Cần kiểm tra gì?

• Kích thước tổng thể và chi tiết: Dùng thước đo trên bản vẽ (theo tỷ lệ) để kiểm tra lại kích thước các phòng, hành lang. Phòng ngủ này có đủ rộng để kê vừa chiếc giường 1m8 và tủ quần áo không? Hành lang này có quá hẹp không? Việc kiểm tra này giúp tránh tình trạng xây xong mới phát hiện đồ nội thất mua về không thể kê vừa.
• Vị trí và hướng mở của cửa: Cửa phòng vệ sinh mở ra có bị vướng vào người đi ở hành lang không? Cửa phòng ngủ mở ra có bị cấn vào tủ quần áo không? Đây là những chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến sự tiện lợi trong sinh hoạt.

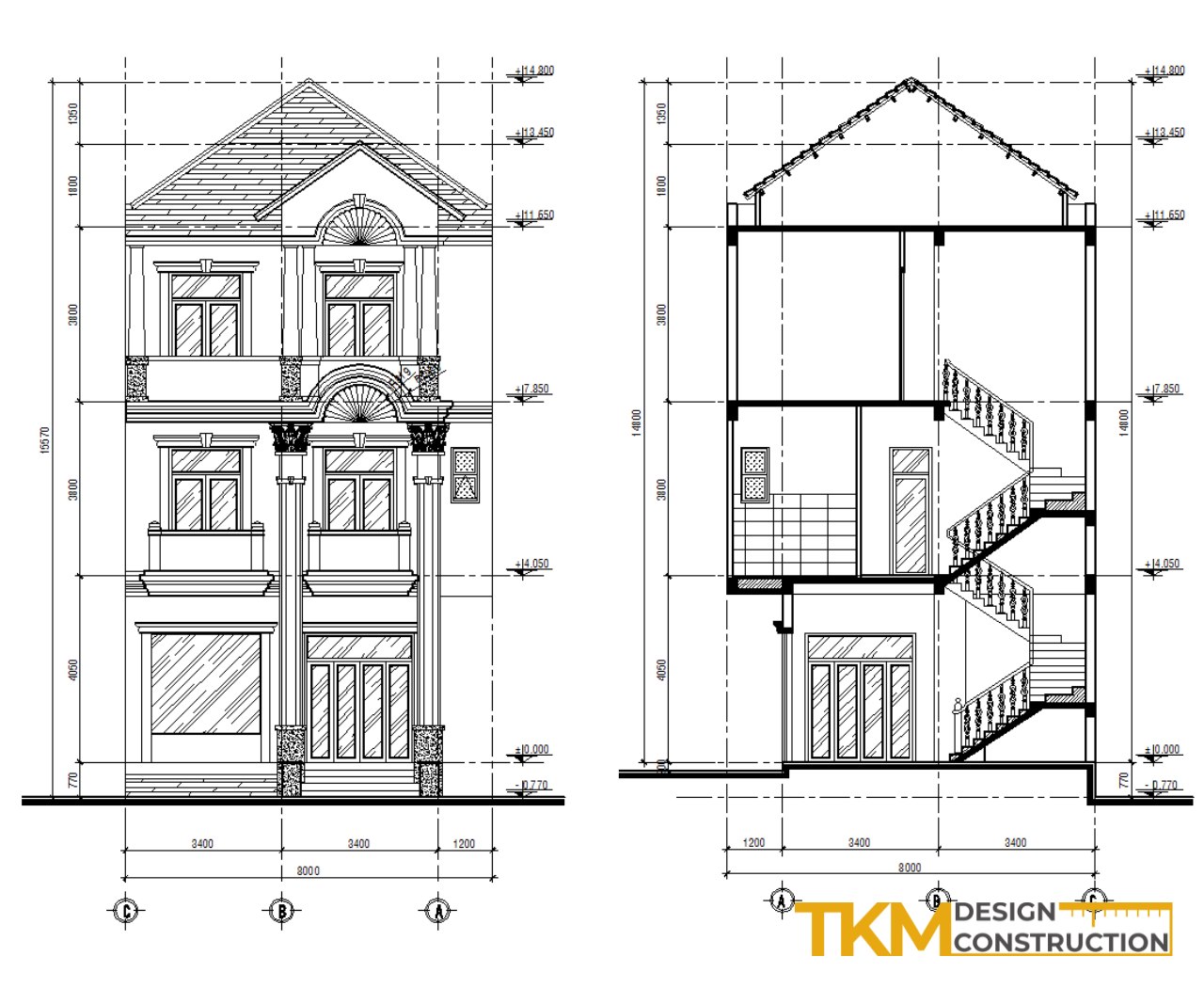

• Cao độ các tầng: Xem bản vẽ mặt cắt (KT-05, KT-06…). Chiều cao thông thủy của mỗi tầng là bao nhiêu? Có đủ cao để không gian thoáng đãng và sau này có thể đóng trần thạch cao không?

Câu hỏi cần chất vấn nhà thầu: “Kích thước ghi trên bản vẽ là kích thước tim tường hay kích thước thông thủy (lọt lòng)? Sau khi trát xong, kích thước sử dụng thực tế còn lại là bao nhiêu?” Sự rõ ràng ở đây giúp tránh tranh cãi về sau.

Cách đọc bản vẽ thiết kế nhà Hà Nội: Chủng loại vật liệu hoàn thiện

Đây là nguồn gốc của vô số chi phí phát sinh nếu không được làm rõ ngay từ đầu.

Cần xem bản vẽ nào? Bảng thống kê vật liệu (thường đi kèm hợp đồng), các bản vẽ chi tiết ốp lát (KT-07, KT-08…), chi tiết cửa…

Cần kiểm tra gì?

• Sự chi tiết và rõ ràng: Bảng vật liệu có ghi rõ thương hiệu, mã sản phẩm, quy cách, xuất xứ không? Hay chỉ ghi chung chung “Gạch lát nền 800×800”, “Sơn tường màu trắng”? Sự chung chung chính là cơ hội để nhà thầu sử dụng vật liệu rẻ tiền, kém chất lượng thay thế.
• Sự thống nhất: Thông tin vật liệu trên các bản vẽ chi tiết có khớp với bảng thống kê vật liệu chính không?

Câu hỏi cần chất vấn nhà thầu: “Với mã gạch/sơn/thiết bị vệ sinh này, nếu đến lúc thi công hết hàng thì phương án thay thế là gì? Đơn giá sẽ thay đổi ra sao và ai là người quyết định?”. Việc này giúp lường trước các tình huống thực tế và có phương án xử lý rõ ràng.

Cách đọc bản vẽ thiết kế nhà Hà Nội: Sự xung đột của hệ thống M&E

Đây là phần khó nhất đối với người không chuyên, nhưng cũng là nơi nếu làm sai sẽ gây ra hậu quả tốn kém nhất: đục phá.

Cần xem bản vẽ nào? Chồng các bản vẽ M&E lên nhau: Mặt bằng cấp điện (Đ-01…), mặt bằng cấp nước (N-01…), mặt bằng thoát nước (N-05…), mặt bằng điều hòa…

Cần kiểm tra gì (ở mức độ logic)?

• Vị trí ổ cắm, công tắc: Vị trí các ổ cắm có phù hợp với vị trí dự kiến kê đồ nội thất (kệ tivi, bàn làm việc, đầu giường) không? Hay sau này lại phải dùng dây nối dài loằng ngoằng?
• Vị trí đèn chiếu sáng: Đèn trần có được bố trí đúng vào trung tâm các khu vực chức năng không?
• Vị trí các đường ống: Hãy nhìn vào khu vực hộp kỹ thuật trong nhà vệ sinh. Các đường ống cấp và thoát nước có được bố trí gọn gàng trong hộp kỹ thuật không, hay chúng chạy ngang dọc khắp tường, trần? Một thiết kế chuyên nghiệp sẽ tối ưu để các đường ống đi tập trung và thẳng nhất có thể.

Câu hỏi cần chất vấn nhà thầu: “Bản vẽ M&E đã được đối chiếu với bản vẽ kết cấu chưa? Có vị trí nào đường ống điều hòa bị xung đột với dầm bê tông không?”. Một đơn vị làm việc bằng lương tri sẽ cho bạn thấy các bản vẽ chồng khớp (superimpose) để chứng minh sự đồng bộ.

Nắm vững cách đọc bản vẽ thiết kế nhà Hà Nội là nắm vững quyền chủ động

Bạn không cần phải trở thành một chuyên gia để đọc bản vẽ. Bạn chỉ cần biết cách đặt đúng câu hỏi và kiểm tra những điểm mấu chốt. Việc dành thời gian để xem xét kỹ lưỡng bộ hồ sơ thiết kế cùng với kiến trúc sư trước khi thi công là khoản đầu tư thời gian sinh lời nhất.

Nắm vững cách đọc bản vẽ thiết kế nhà Hà Nội không chỉ giúp bạn tránh được những chi phí phát sinh không đáng có. Nó còn mang lại cho bạn sự tự tin, quyền chủ động và sự an tâm trong suốt hành trình xây dựng tổ ấm. Hãy yêu cầu sự minh bạch, bởi đó là quyền lợi chính đáng của bạn.
